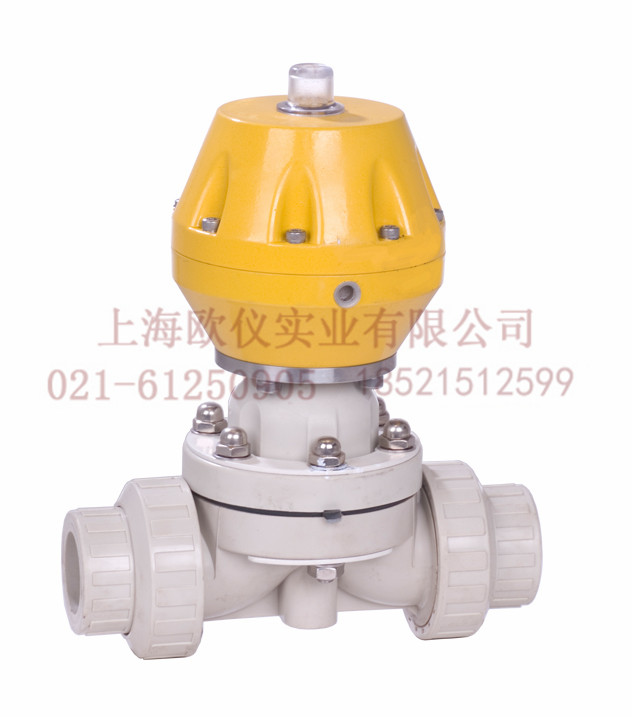

派沃爾歐儀----PPH雙由令氣動隔膜閥

產品介紹技術參數

產品名稱：PPH雙由令氣動隔膜閥

產品特點：

材質 PVC 連接形式螺紋
結構形式截止式公稱通徑 DN50(mm)
適用介質 各種高腐蝕化學介質 驅動方式氣動
壓力環境常壓工作溫度常溫
標準 國標 流動方向雙向
零部件及配件電磁閥用途補水
類型(通道位置) 二通式

技術參數：

公稱通徑		標準值							參考值
DN（mm）	NPS inch	L	D	D1	D2	f	b	Z- φ d	D0	H	WT（kg）
DN（mm）	NPS inch	PN0.6MPa/1.0MPa
20	3/4	121	105	75	58	2	16	4- φ 13.5	70	92	3.0
25	1	131	115	85	68	2	16	4- φ 13.5	83	96	4.0
32	1^1/4	150	140	100	78	2	18	4- φ 17.5	114	131	6.5
40	1^1/2	163	150	110	88	3	18	4- φ 17.5	114	142	7.5
50	2	194	165	125	102	3	20	4- φ 17.5	140	167	10.5
65	2^1/2	220	185	145	122	3	20	4- φ 17.5	165	203	17.5
80	3	253	200	160	133	3	22	8- φ 17.5	230	216	25.0
100	4	309	220	160	158	3	24	8- φ 17.5	280	270	36.0
125	5	362	250	210	184	3	26	8- φ 17.5	280	319	47.0
150	6	412	265	240	212	3	26	8- φ 22	363	365	72.0
200	8	529	340	295	268	3	28	8- φ 22	483	462	142
